Tóm tắt nhanh
Sơ đồ đấu nối mạch điều khiển cổng tay đòn thường gồm 5 nhóm chính: nguồn cấp, đầu ra motor, phụ kiện an toàn, thiết bị điều khiển và thiết bị cảnh báo. Nắm được logic cơ bản sẽ giúp người dùng đọc hiểu bản vẽ tốt hơn, còn việc đấu nối thực tế vẫn nên để kỹ thuật có kinh nghiệm xử lý để tránh chập cháy hoặc chạy sai hành trình.
Sơ đồ đấu nối mạch điều khiển cổng tay đòn là nhóm từ khóa có intent mua rất rõ vì người đọc thường đang cân nhắc làm cổng tự động cho nhà phố, biệt thự, xưởng nhỏ hoặc công trình có cổng mở 2 cánh. Thực tế tại Việt Nam, giá không chỉ phụ thuộc vào hãng motor mà còn phụ thuộc vào chiều rộng cánh, độ nặng cổng, trụ có rộng hay không, có đi dây âm hay nổi, có cần khóa điện và photocell hay không.
Nếu cần chốt nhanh cấu hình phù hợp, cách làm đúng là xem hiện trạng cổng trước rồi mới lên bộ motor, phụ kiện và chi phí lắp đặt. Làm đúng ngay từ đầu sẽ tránh tình trạng mua motor rẻ nhưng kéo yếu, chạy giật hoặc nhanh xuống cấp sau vài tháng sử dụng.
Các thành phần cơ bản trong sơ đồ đấu nối
- Nguồn vào: cấp điện cho bo mạch theo đúng điện áp của bộ điều khiển.
- Ngõ ra motor: điều khiển mô tơ cánh 1 và cánh 2.
- Photocell: nhận tín hiệu an toàn để dừng hoặc đảo chiều khi gặp vật cản.
- Đèn báo: chớp khi cổng đang vận hành.

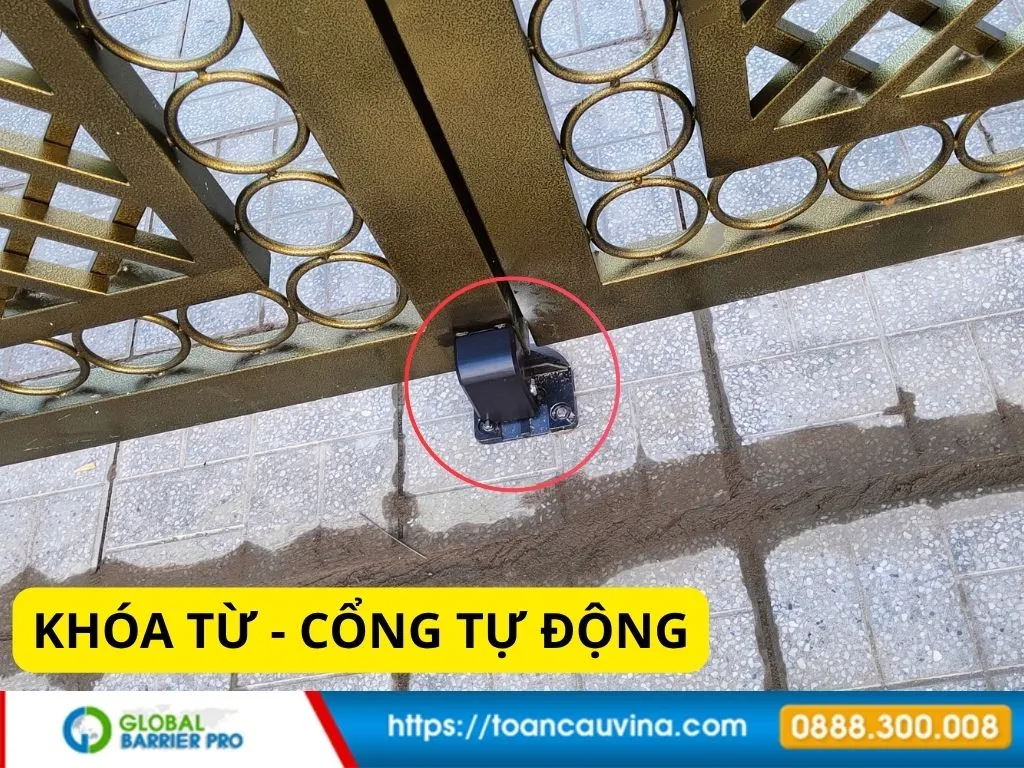

- Khóa điện: mở khóa trước khi motor kéo cổng.
- Nút nhấn / remote / thiết bị mở rộng: gửi lệnh đóng mở tới bo mạch.
Logic đấu nối cơ bản cần hiểu
Bo mạch là trung tâm. Mọi dây từ motor, photocell, đèn báo, khóa điện và nút nhấn đều tập trung về đây. Khi nhận lệnh mở, bo mạch sẽ cấp tín hiệu theo thứ tự đã cài đặt; nếu có khóa điện thì thường mở khóa trước, sau đó mới cấp lệnh cho motor chạy.

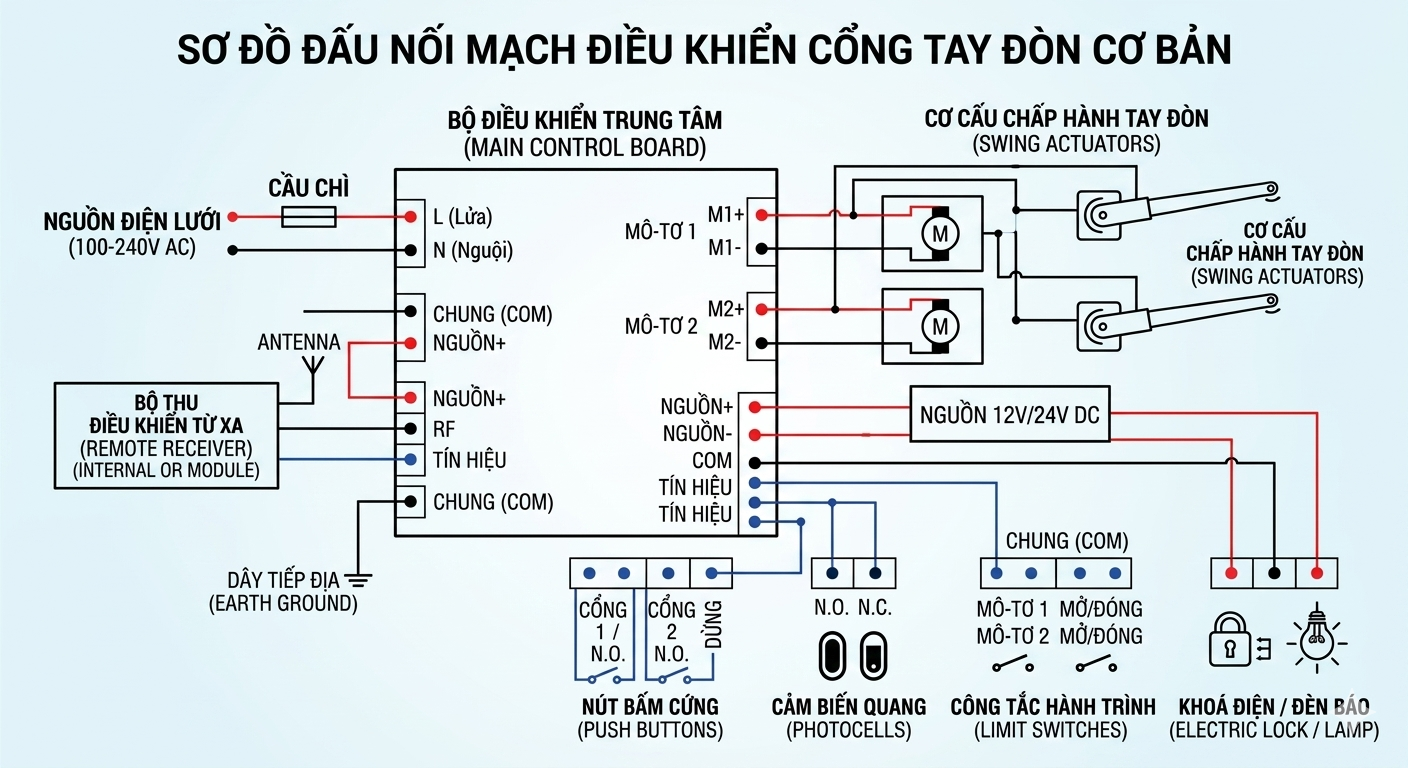

Sơ đồ nguyên lý ở mức dễ hiểu
Nguồn điện đi vào bo mạch → bo mạch cấp lệnh cho motor 1 và motor 2 → đồng thời giám sát tín hiệu từ photocell → nếu không có vật cản, cổng vận hành theo thời gian/hành trình đã cài → đèn báo hoạt động trong lúc cổng mở hoặc đóng → khóa điện nhả và khóa lại theo chu trình cài đặt.
Lưu ý quan trọng khi đấu nối
- Đấu đúng điện áp theo tài liệu từng bộ điều khiển
- Phân biệt rõ dây nguồn và dây tín hiệu
- Không đấu tắt photocell nếu công trình có yêu cầu an toàn
- Kiểm tra cực tính và terminal trước khi cấp điện thử
- Sau khi đấu xong phải cài lại hành trình và test an toàn đầy đủ
Người dùng cần lưu ý gì khi thuê thi công?
Bạn không nhất thiết phải tự đấu nối, nhưng nên yêu cầu đơn vị thi công bàn giao sơ đồ hoặc ảnh terminal đã đấu để sau này dễ bảo trì. Đây là chi tiết nhỏ nhưng rất có giá trị khi cần sửa chữa, thay bo hoặc thêm phụ kiện.
Nếu muốn chốt nhanh, chỉ cần gửi 3 thông tin này
- Kích thước cổng và số cánh.
- Ảnh trụ cổng, bản lề và vị trí dự kiến đi dây.
- Nhu cầu dùng cơ bản hay cần thêm khóa điện, photocell, remote, mở bằng điện thoại.
Có đủ 3 thông tin này, Toàn Cầu Vina có thể tư vấn nhanh hơn, báo giá sát hơn và tránh tình trạng chốt sai cấu hình rồi phát sinh lúc thi công.
Kết luận
Sơ đồ đấu nối mạch điều khiển cổng tay đòn nhìn qua có thể rối, nhưng về bản chất là một hệ thống điều khiển trung tâm phối hợp motor và phụ kiện an toàn. Nếu bạn đang cần lắp mới hoặc sửa hệ cổng tay đòn, gọi ngay 0888300008 hoặc 0933360831 để Toàn Cầu Vina tư vấn miễn phí và hỗ trợ kỹ thuật thực tế.
Câu hỏi thường gặp
Có nên tự đấu nối bo mạch ở nhà không?
Nếu không có kinh nghiệm điện điều khiển thì không nên, vì rất dễ đấu nhầm terminal hoặc làm hỏng bo.
Photocell có thể bỏ qua được không?
Không nên. Đây là thành phần an toàn quan trọng của hệ cổng tự động.
Đấu sai motor có biểu hiện gì?
Cổng có thể chạy ngược chiều, chạy lệch hành trình hoặc báo lỗi trên bo điều khiển.
Có cần sơ đồ riêng cho từng hãng không?
Có. Nguyên lý chung giống nhau nhưng terminal và logic cài đặt của từng hãng có thể khác.
