Lan can phòng hộ con quay: Thông số kỹ thuật và cách thức hoạt động

Lan can phòng hộ con quay: Thông số kỹ thuật và cách thức hoạt động là chủ đề mà kỹ thuật hiện trường, đơn vị lập dự toán và chủ đầu tư thường cùng quan tâm. Chỉ khi nắm được cấu tạo, quy cách chính, nguyên lý phân tán xung lực và yêu cầu lắp đặt, người đọc mới đánh giá được đâu là cấu hình phù hợp cho từng tuyến đường.

Nội dung dưới đây được biên soạn theo hướng people-first: dùng ngôn ngữ kỹ thuật dễ hiểu, bám vào ứng dụng thực tế và tham chiếu từ các website cùng ngành trong nước lẫn quốc tế. Mục tiêu là giúp người đọc hình dung đúng phạm vi sử dụng, nguyên lý làm việc, điểm cần hỏi khi mua và các bước nên rà trước khi quyết định đầu tư.

Tóm tắt nhanh: Hộ lan bánh xoay thường được cân nhắc cho các vị trí các công trình yêu cầu mô tả kỹ thuật rõ để lập hồ sơ chào thầu hoặc dự toán. Cấu hình điển hình gồm cột thép mạ kẽm, dầm liên kết, vòng đệm và con lăn đàn hồi màu nổi có phản quang. Khi xảy ra va chạm, hệ thống có xu hướng chuyển một phần xung lực trực diện thành chuyển động quay và dẫn hướng xe chạy dọc theo tuyến.

Lan can phòng hộ con quay: Thông số kỹ thuật và cách thức hoạt động - ảnh thực tế con lăn phản quang cận cảnh — Ảnh đại diện: con lăn phản quang cận cảnh.

Vì sao thị trường quan tâm đến hộ lan bánh xoay?

Ở những tuyến đường cong liên tục hoặc có taluy sâu, rủi ro không nằm ở va chạm nhẹ mà ở việc phương tiện bị hất lệch hướng, lật hoặc lao khỏi phần xe chạy. Đây là lý do giải pháp con lăn xoay được nhiều đơn vị giao thông, đơn vị cơ khí cầu đường và nhà cung cấp an toàn đường bộ đưa vào danh mục chào giải pháp. Điểm khác biệt nằm ở việc hệ thống cố gắng đệm lực, giữ phương tiện tiếp tục trượt dọc theo lan can thay vì dội ngược quá gắt.

Theo các nguồn giới thiệu sản phẩm trong nước như INDECOM hoặc Cơ khí xây dựng SG, cấu hình thường dùng con lăn vật liệu EVA/PE hoặc PU đàn hồi kết hợp thép mạ kẽm nhúng nóng. Ở nhóm tài liệu quốc tế như Gregory Highway hay Sinoguardrail, phần nhấn mạnh lại nằm ở bài toán redirecting vehicle, tăng visibility và hồ sơ thử nghiệm va chạm.

Lan can phòng hộ con quay: Thông số kỹ thuật và cách thức hoạt động - mặt trong con lăn kỹ thuật — Hình 2: mặt trong con lăn kỹ thuật.

Cấu tạo cơ bản của hệ thống

Dù mỗi hãng có thể khác nhau về quy cách, một bộ hộ lan bánh xoay hoàn chỉnh thường có 4 nhóm thành phần: cột đứng chịu lực, dầm hoặc ống liên kết dọc tuyến, cụm con lăn đàn hồi và hệ phụ kiện liên kết. Cột và dầm quyết định độ cứng hình học, còn con lăn là bộ phận trực tiếp tiếp nhận va chạm.

Bộ phận	Thông số/đặc điểm tham khảo	Ý nghĩa khi triển khai
Bộ phận	Thông số/đặc điểm tham khảo	Ý nghĩa khi triển khai
Con lăn xoay	Đường kính khoảng Φ270 mm, vật liệu EVA/PE hoặc PU đàn hồi	Hấp thụ xung lực và dẫn hướng xe chạy dọc theo tuyến hộ lan
Cột đứng	Thép mạ kẽm nhúng nóng, chôn hoặc bắt bản mã theo thiết kế	Tạo khung chịu lực ổn định cho toàn tuyến
Thanh dọc liên kết	Thép tạo hình hoặc ống thép liên kết các cột	Giữ hình học tuyến và phân bố lực va chạm
Phản quang/đèn dẫn hướng	Băng phản quang hoặc phụ kiện cảnh báo ban đêm	Tăng khả năng nhận biết từ xa tại khúc cua hoặc thời tiết xấu

Lan can phòng hộ con quay: Thông số kỹ thuật và cách thức hoạt động - cụm bánh xoay thực tế — Hình 3: cụm bánh xoay thực tế.

Nguyên lý hoạt động khi có va chạm

Khi đầu xe hoặc hông xe chạm vào con lăn, bề mặt đàn hồi của con lăn sẽ giúp giảm phần nào lực sốc cục bộ. Sau đó, cụm con lăn quay quanh trục, kéo phương tiện đi dọc theo phương tuyến của lan can. Về bản chất, hệ thống không làm biến mất lực va chạm, mà chuyển hướng và phân tán lực hợp lý hơn để giảm nguy cơ phương tiện bị bật lại hoặc lộn xuống taluy.

Từ góc nhìn kỹ thuật tư vấn, hiệu quả của hộ lan bánh xoay không chỉ nằm ở vật liệu con lăn mà còn nằm ở tổng thể: cao độ lắp đặt, khoảng cách cột, độ thẳng hàng của dầm, tình trạng nền móng và cách kết thúc đầu tuyến. Nếu lắp đúng vị trí nhưng bỏ qua phần đầu cuối hoặc móng neo, hiệu quả tổng thể sẽ giảm đi đáng kể.

Lan can phòng hộ con quay: Thông số kỹ thuật và cách thức hoạt động - vòng đệm kỹ thuật cầm tay — Hình 4: vòng đệm kỹ thuật cầm tay.

Thông số kỹ thuật và những điểm cần đọc kỹ trong hồ sơ

Trong thực tế chào thầu, người mua thường cần nhiều hơn một câu mô tả marketing. Các mục nên được đọc kỹ gồm vật liệu con lăn, kích thước con lăn, tiêu chuẩn thép, lớp mạ, quy cách bu lông, sơ đồ lắp ráp và các báo cáo kiểm định có liên quan.

Hạng mục	Mô tả kỹ thuật tham khảo
Tốc độ thiết kế tham chiếu	Có thể tham chiếu nhóm 80–100 km/h tùy tuyến và hồ sơ kiểm định của nhà sản xuất
Lớp mạ bảo vệ thép	Thường dùng mạ kẽm nhúng nóng để tăng tuổi thọ ngoài trời
Vật liệu con lăn	EVA/PE hoặc PU đàn hồi, kháng tia UV ở mức phù hợp môi trường ngoài trời
Phạm vi lắp đặt phù hợp	Khúc cua gắt, dốc xuống dài, đường dẫn cầu, cửa hầm, dải phân cách cần tăng dẫn hướng
Yêu cầu khảo sát nền	Kiểm tra taluy, khoảng cách mép đường, móng/cột, hệ thống thoát nước và vị trí thoát hiểm

Lưu ý kỹ thuật: số liệu cụ thể phải chốt theo bản vẽ shop drawing, test report và yêu cầu của hồ sơ mời thầu hoặc chủ đầu tư. Bài viết này dùng mức thông tin tham khảo để hỗ trợ định hướng giải pháp.

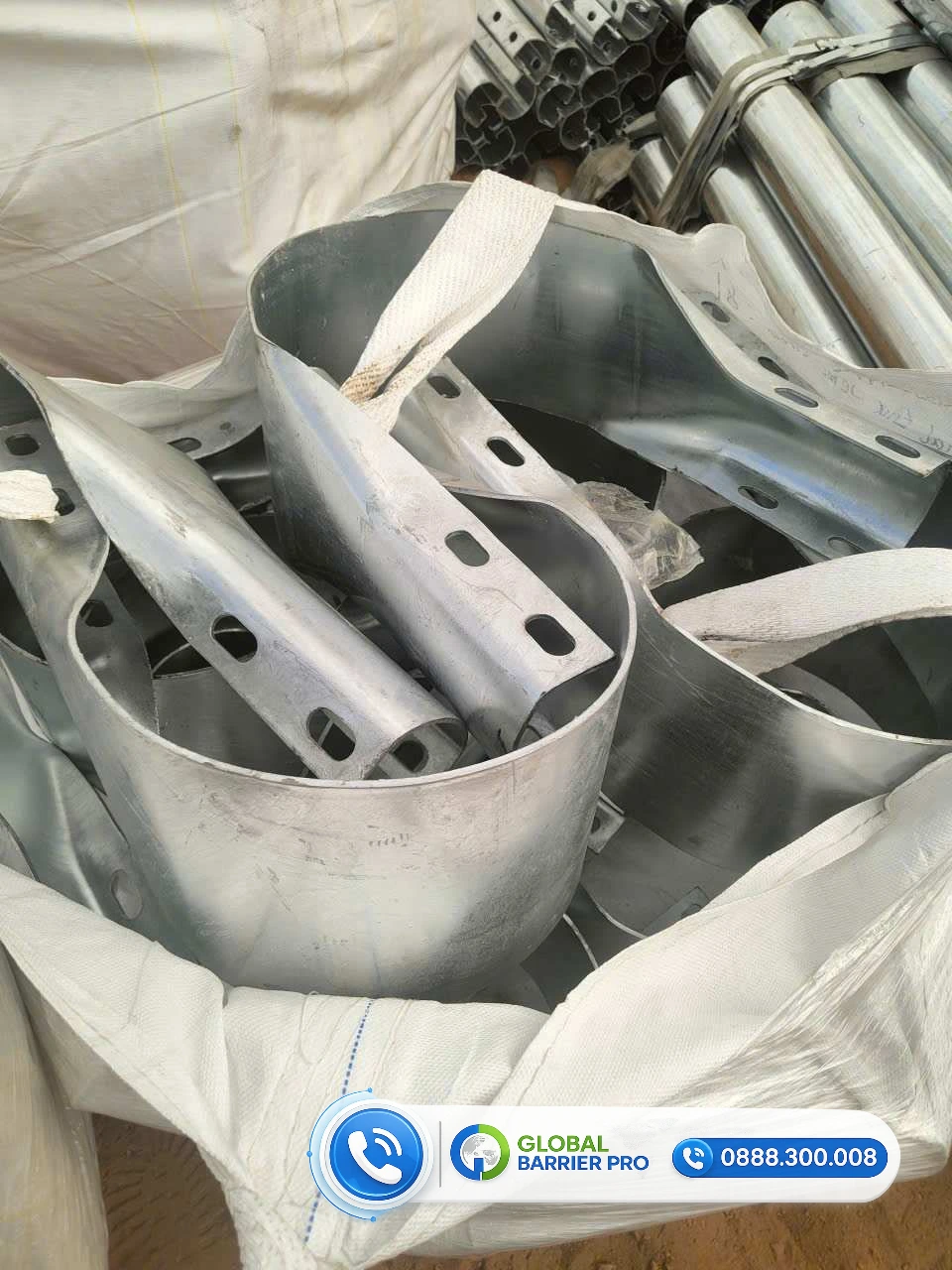

Lan can phòng hộ con quay: Thông số kỹ thuật và cách thức hoạt động - chi tiết đai kẹp kim loại — Hình 5: chi tiết đai kẹp kim loại.

Nên đặt hộ lan bánh xoay ở đâu để đạt hiệu quả tốt hơn?

Khúc cua gắt: tăng khả năng nhận biết tuyến và hỗ trợ dẫn hướng khi xe ôm cua lỗi.
Dốc xuống dài: hữu ích tại các vị trí xe dễ mất phanh hoặc trôi nhanh.
Cửa hầm, đường dẫn cầu: nơi góc quan sát thay đổi nhanh và có ít khoảng thoát.
Dải phân cách hoặc điểm tách nhập làn: phù hợp khi cần tăng nhận diện trực quan cho tài xế.

Không phải mọi đoạn đường đều cần giải pháp này. Ở góc nhìn tư vấn trung thực, nên ưu tiên nơi nguy cơ lệch hướng và hậu quả va chạm cao, thay vì lắp đại trà cho đủ hình thức.

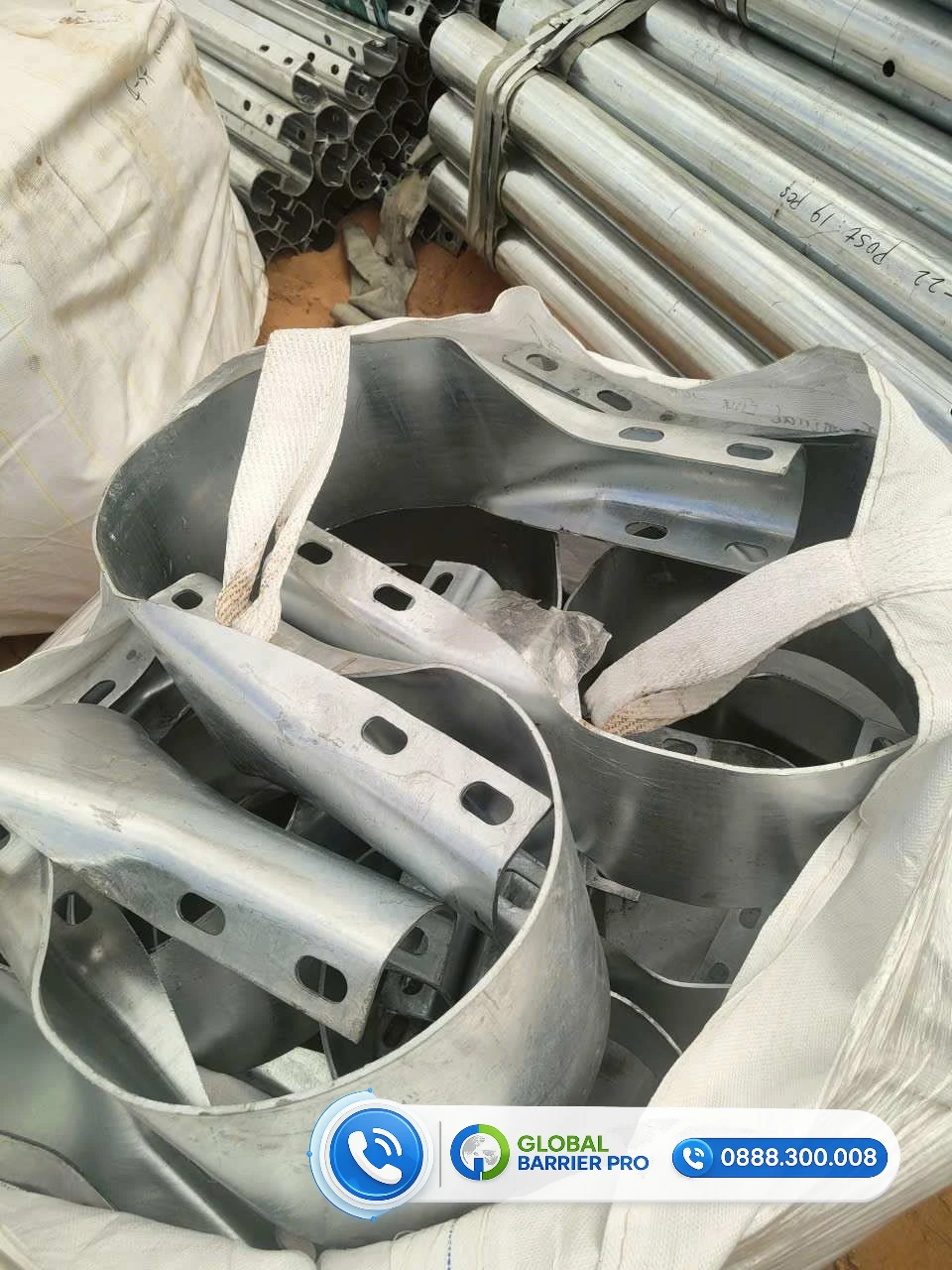

Lan can phòng hộ con quay: Thông số kỹ thuật và cách thức hoạt động - phụ kiện liên kết mạ kẽm — Hình 6: phụ kiện liên kết mạ kẽm.

Checklist khi hỏi báo giá hoặc làm hồ sơ

Quy cách con lăn, vật liệu và màu nhận diện là gì?
Cột, dầm, bản mã và bu lông dùng thép tiêu chuẩn nào?
Lớp mạ bảo vệ và yêu cầu chống ăn mòn ra sao?
Bộ đầu cuối, phản quang và phụ kiện dự phòng có bao gồm không?
Nhà cung cấp có biện pháp thi công, shop drawing và hướng dẫn bảo trì hay không?
Tiến độ cung ứng, thay thế phụ kiện và hỗ trợ hiện trường trong bao lâu?

Lan can phòng hộ con quay: Thông số kỹ thuật và cách thức hoạt động - thanh thép hộp cắt sẵn — Hình 7: thanh thép hộp cắt sẵn.

Xem thêm nội dung liên quan

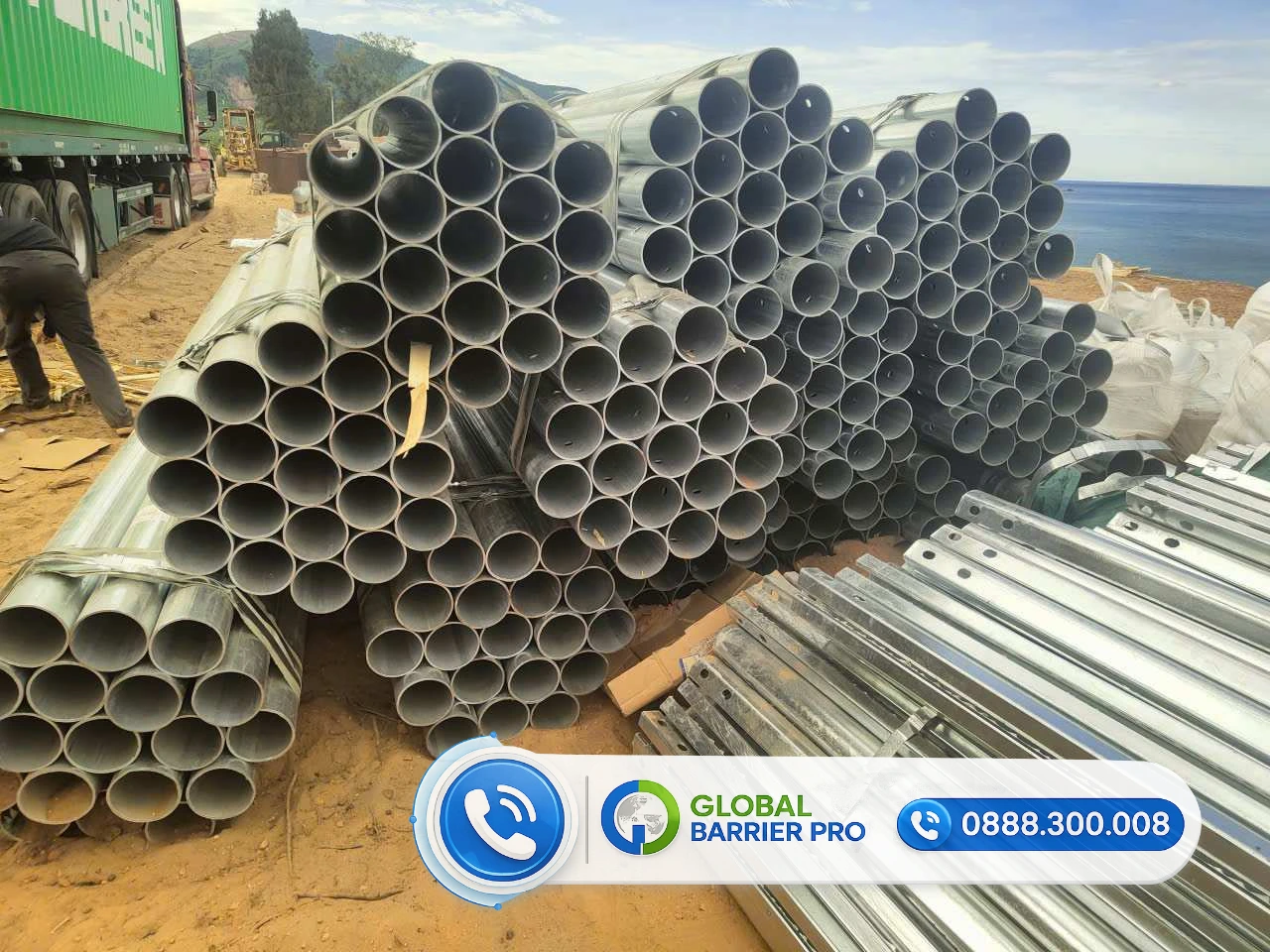

Lan can phòng hộ con quay: Thông số kỹ thuật và cách thức hoạt động - ống tròn mạ kẽm đồng bộ — Hình 8: ống tròn mạ kẽm đồng bộ.

Câu hỏi thường gặp

Hộ lan bánh xoay hoạt động theo nguyên lý nào?

Khi xe va chạm, con lăn xoay chuyển một phần xung lực trực diện thành chuyển động quay và kéo xe chạy dọc theo tuyến rào chắn.

Giải pháp này thường lắp ở đâu?

Phù hợp cho đường đèo dốc, khúc cua gắt, lối vào hầm, đường dẫn cầu và một số dải phân cách cần tăng cảnh báo.

Khi chọn nhà cung cấp cần hỏi gì?

Nên hỏi rõ nguồn gốc vật liệu, lớp mạ, hồ sơ kỹ thuật, quy trình lắp đặt, phụ kiện thay thế và chế độ bảo trì.

Cần tư vấn cấu hình phù hợp? Nếu bạn đang chuẩn bị hồ sơ cho tuyến đèo dốc, đường dẫn cầu, cửa hầm hoặc điểm cần tăng an toàn dẫn hướng, đội ngũ kỹ thuật của Toàn Cầu Vina có thể hỗ trợ rà nhu cầu, gợi ý cấu hình tham khảo và lên phương án triển khai theo hiện trường.

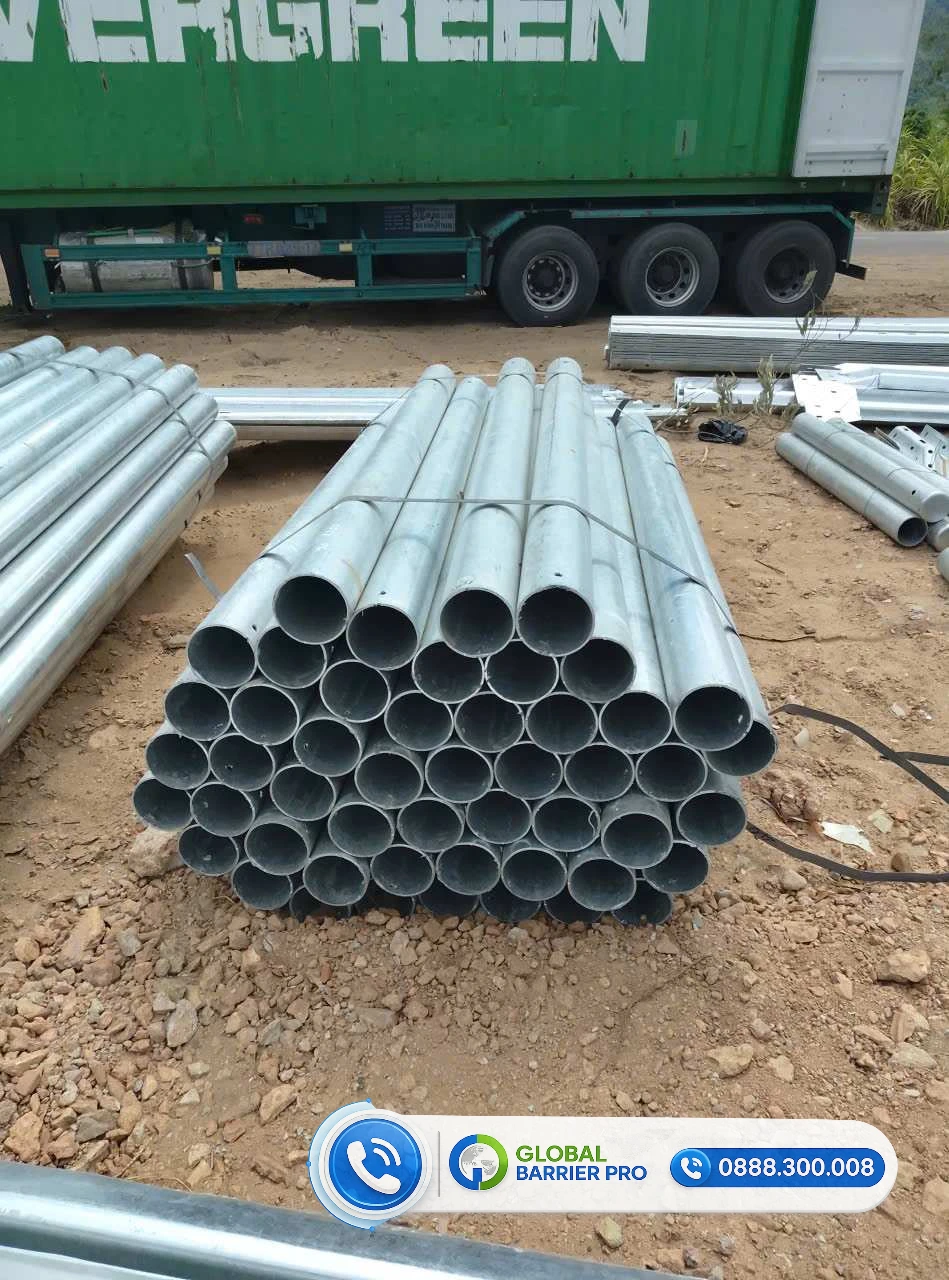

Lan can phòng hộ con quay: Thông số kỹ thuật và cách thức hoạt động - bó ống thép dùng cho kết cấu — Hình 9: bó ống thép dùng cho kết cấu.

Liên hệ tư vấn

Hotline: 0888 300 008
Zalo: 0888 300 008
Hotline 2: 0933360831
Email: quochung0289@gmail.com
Địa chỉ: Văn phòng 4/9/5 đường 100A, Phường Tăng Nhơn Phú, Thành phố Hồ Chí Minh

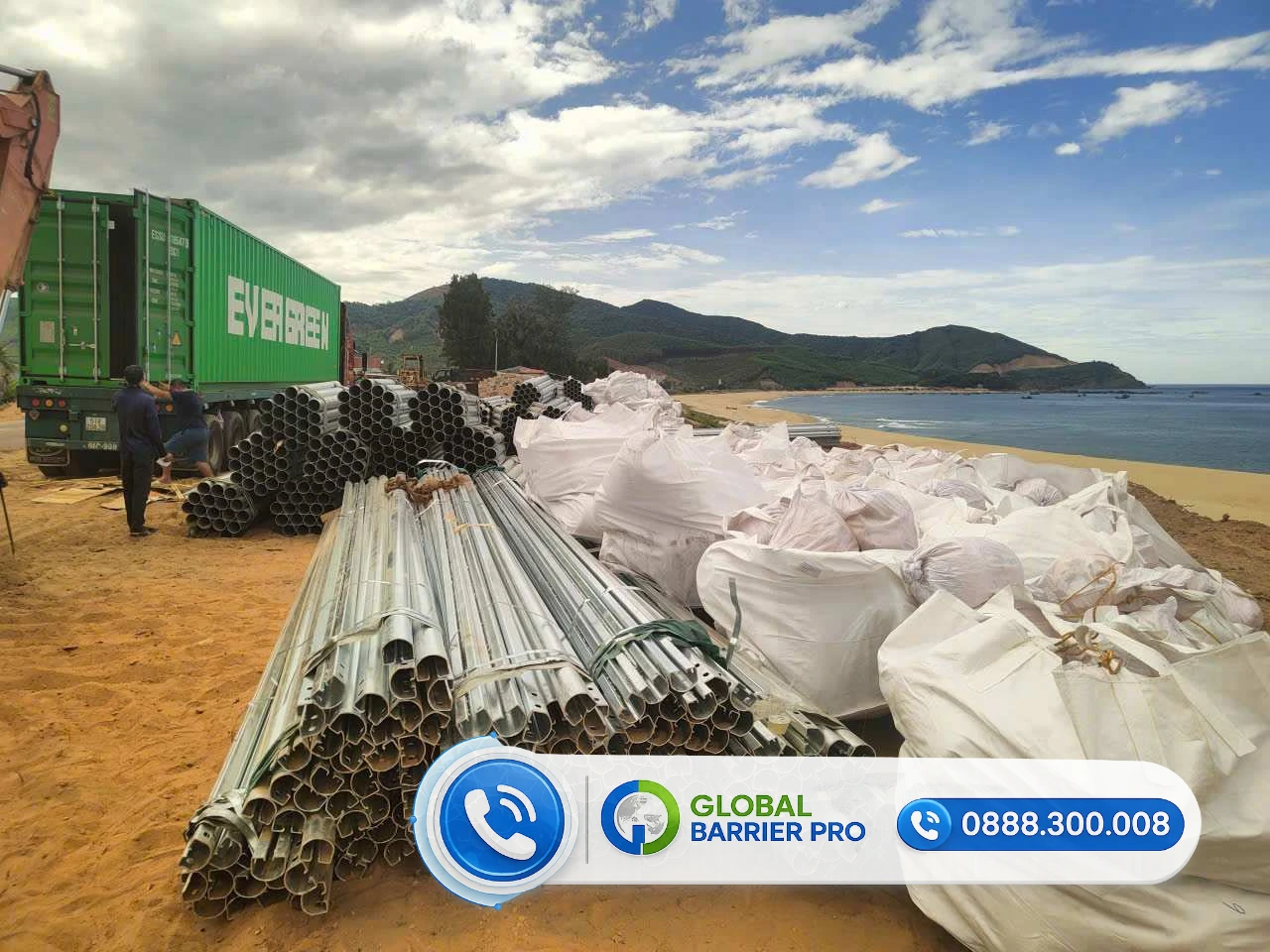

Lan can phòng hộ con quay: Thông số kỹ thuật và cách thức hoạt động - dầm U và ống thép tại bãi vật tư — Hình 10: dầm U và ống thép tại bãi vật tư.
