Hướng Dẫn Chi Tiết Cách Đấu Nối Mạch Điều Khiển Barie Tự Động Cho Người Mới
Bạn đang loay hoay với mớ dây điện chằng chịt khi lắp đặt thanh chắn cho bãi xe hay cổng cơ quan? Thực tế, việc đấu nối mạch điều khiển barie tự động không hề phức tạp như nhiều người vẫn nghĩ, chỉ cần bạn nắm vững sơ đồ và tuân thủ đúng quy trình kỹ thuật.
Mục lục
- Chuẩn bị dụng cụ trước khi đấu nối
- Tìm hiểu về các thành phần trên mạch điều khiển
- Quy trình chi tiết đấu nối mạch điều khiển barie tự động
- Kiểm tra và vận hành hệ thống
- Một số lưu ý quan trọng để tránh chập cháy
- Xem thêm bài viết liên quan
- Câu hỏi thường gặp
Chuẩn bị dụng cụ trước khi đấu nối
Trước khi bắt tay vào "vật lộn" với các đầu dây, mình khuyên bạn nên chuẩn bị đầy đủ bộ đồ nghề. Việc thiếu một chiếc tua vít nhỏ hay cuộn băng keo điện giữa chừng sẽ khiến công việc trở nên rất phiền phức và dễ gây sai sót.
- Bộ tua vít đa năng: Đặc biệt là tua vít 4 cạnh cỡ nhỏ để siết các terminal trên board mạch.
- Kìm tuốt dây, kìm bấm cos: Giúp đầu dây gọn gàng, tiếp xúc tốt hơn.
- Đồng hồ vạn năng (Multimeter): Đây là "vũ khí" không thể thiếu để đo thông mạch và kiểm tra điện áp, tránh tình trạng cấp nhầm nguồn gây cháy mạch.
- Băng keo cách điện hoặc ống co nhiệt: Đảm bảo an toàn tuyệt đối cho các mối nối.

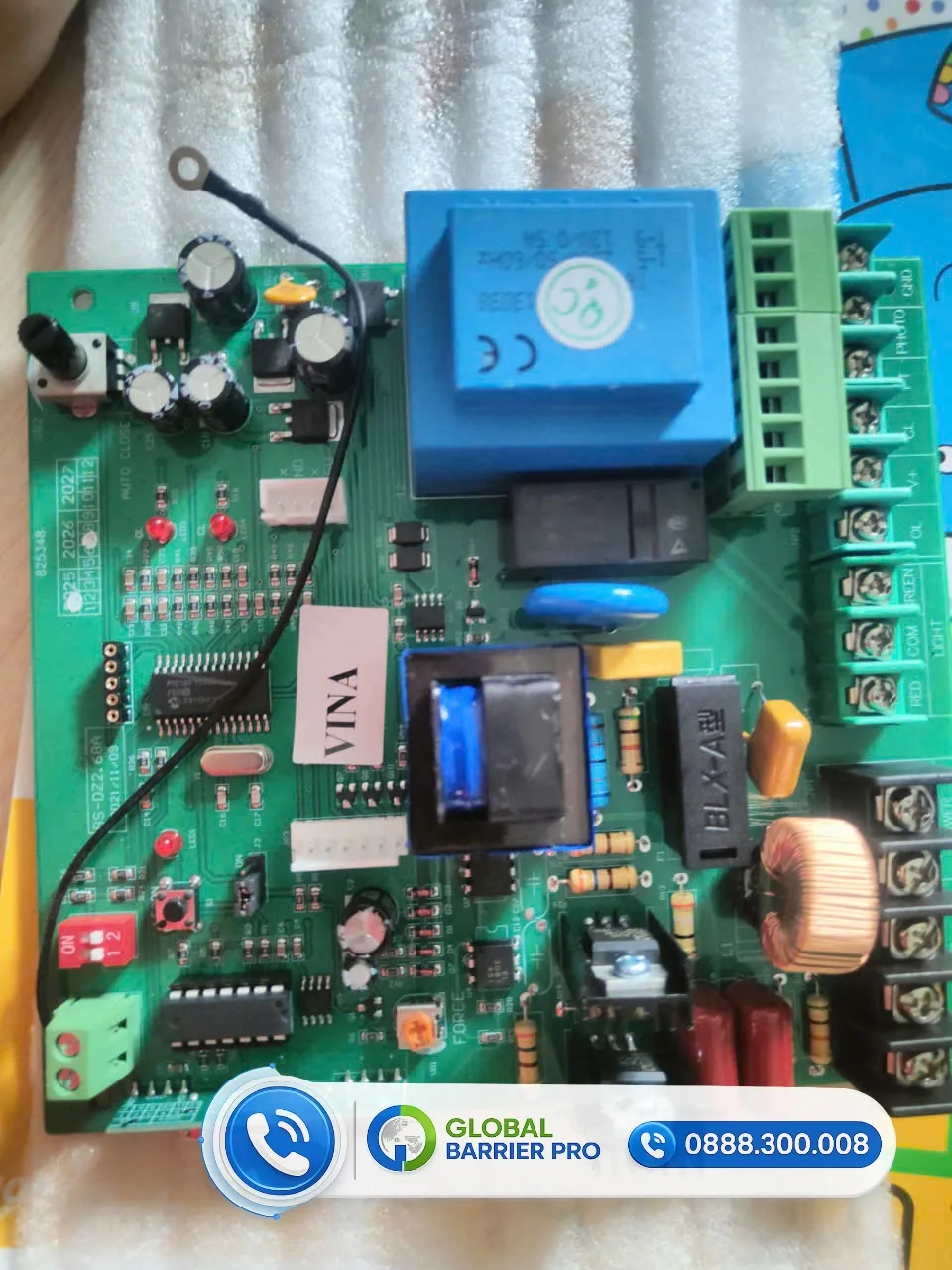

Tìm hiểu về các thành phần trên mạch điều khiển
Hãy nhìn vào bo mạch chủ của barie, bạn sẽ thấy một "ma trận" gồm rơ-le, tụ điện và các cổng kết nối (terminal). Đừng quá choáng ngợp! Về cơ bản, chúng ta chỉ cần quan tâm đến các nhóm chính sau:
- Cổng cấp nguồn: Nơi tiếp nhận điện 220V để nuôi mạch và vận hành motor.
- Cổng ra Motor: Điều khiển việc đóng/mở thanh chắn.
- Cổng tín hiệu điều khiển: Tiếp nhận lệnh từ remote, nút nhấn hoặc thiết bị ngoại vi (vòng loop, cảm biến hồng ngoại).
- Hệ thống đèn báo: Thường là đèn xanh/đỏ hoặc đèn vàng nhấp nháy khi barie hoạt động.

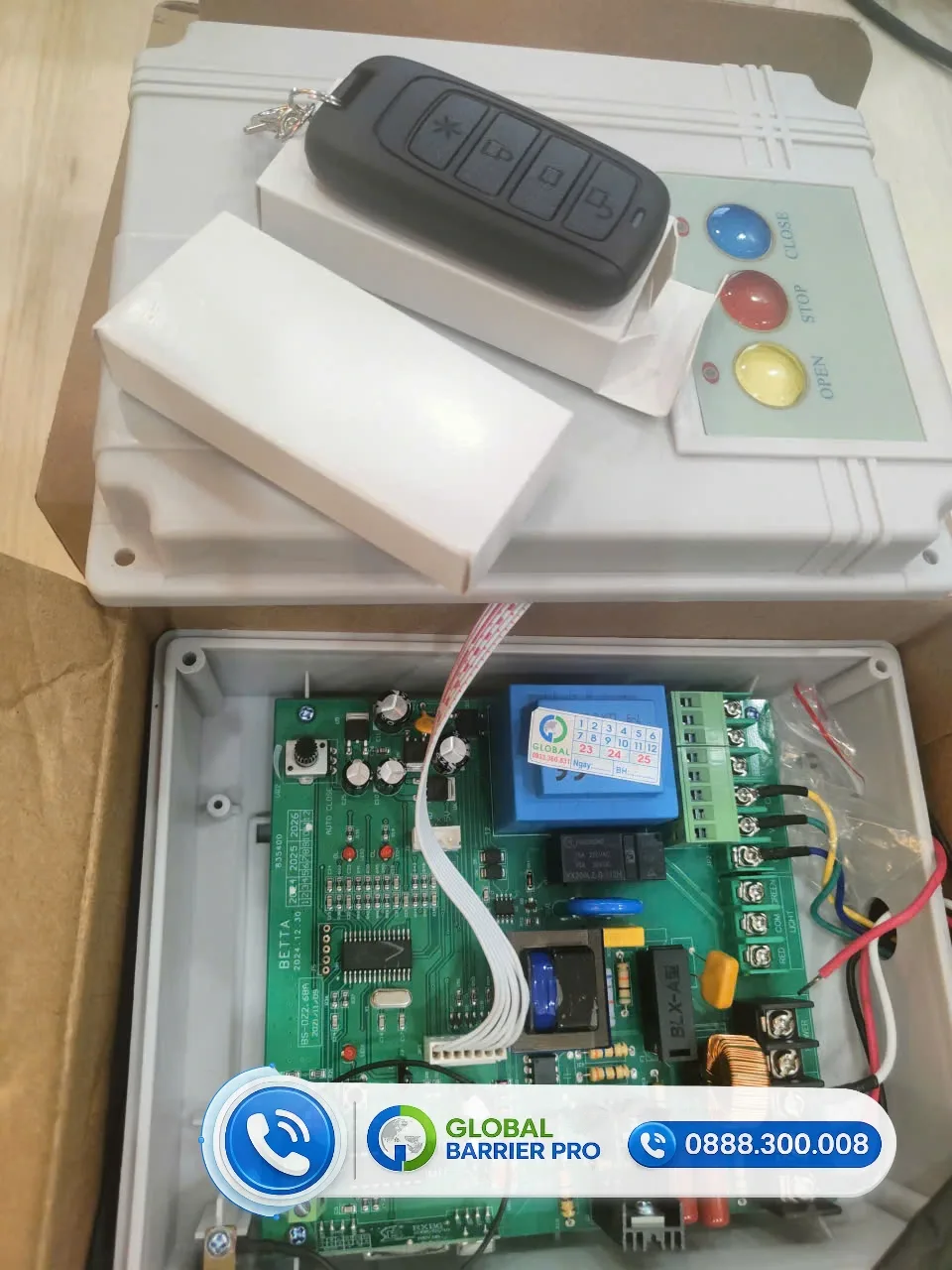

Quy trình chi tiết đấu nối mạch điều khiển barie tự động
Để hệ thống chạy mượt mà và bền bỉ, mình sẽ chia quy trình đấu nối mạch điều khiển barie tự động thành các bước logic như sau:
Bước 1: Đấu nối nguồn điện chính
Kết nối dây pha (L) và dây trung tính (N) vào đúng vị trí quy định trên board mạch. Bạn hãy nhớ kiểm tra kỹ điện áp đầu vào có khớp với thông số của máy không nhé. Một sai sót nhỏ ở bước này cũng có thể khiến toàn bộ bo mạch "ra đi" trong tích tắc.
Bước 2: Kết nối Motor và Công tắc hành trình
Motor là trái tim của hệ thống. Hãy đấu các dây motor vào đúng terminal tương ứng (thường được ký hiệu rõ trên mạch). Đừng quên lắp đặt và đấu nối công tắc hành trình (Limit Switch) – bộ phận cực kỳ quan trọng giúp barie biết khi nào cần dừng lại để không bị gãy cần hoặc cháy motor.

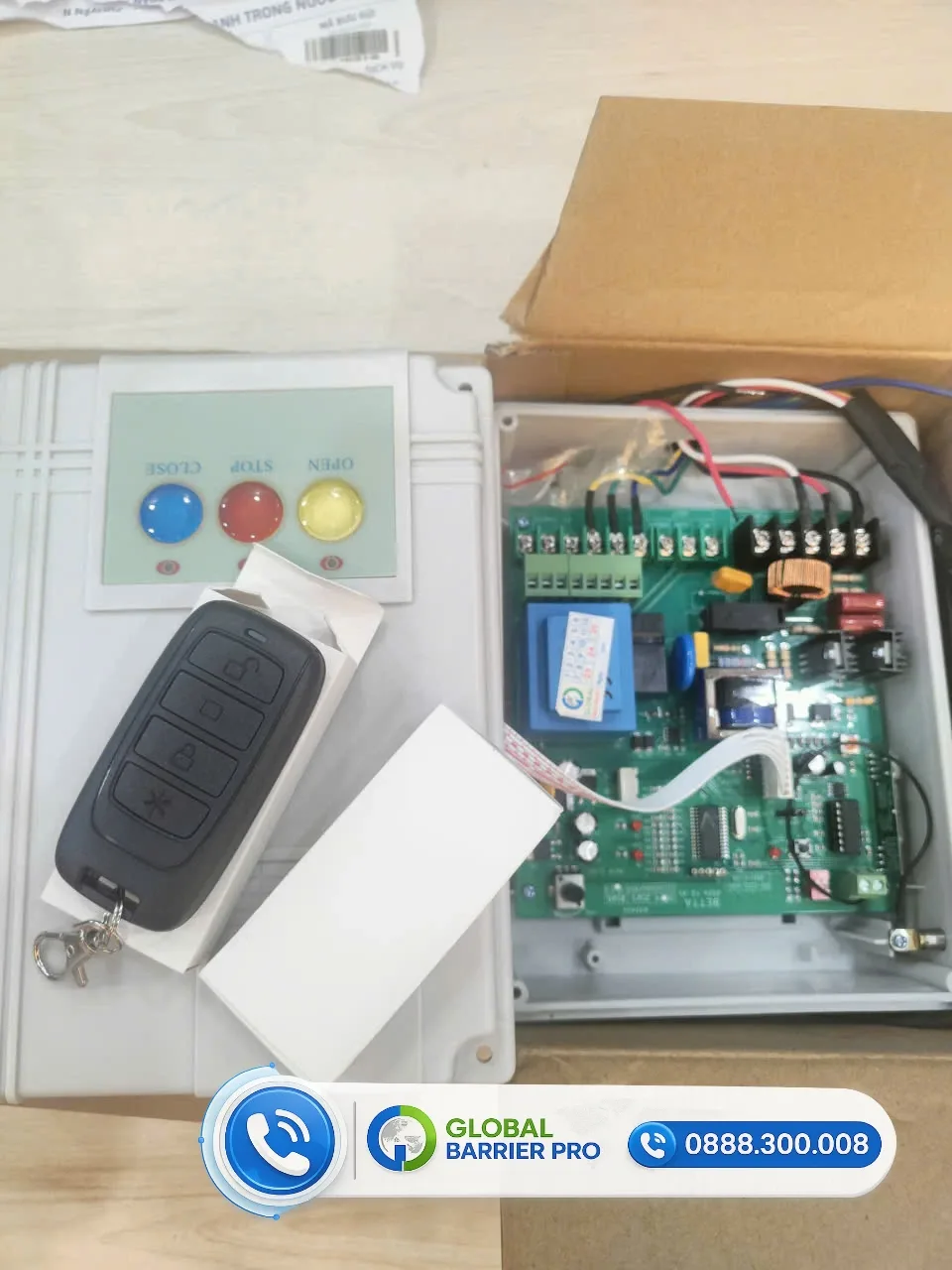

Bước 3: Tích hợp thiết bị điều khiển (Remote, Nút nhấn)
Đây là phần thú vị nhất! Bạn có thể chọn nhiều phương thức vận hành khác nhau. Thông thường, chúng ta sẽ đấu nối theo bảng thông số sau:
| Thiết bị | Chức năng | Cách đấu nối phổ biến |
|---|---|---|
| Remote | Điều khiển từ xa | Tích hợp sẵn trên mạch (chỉ cần học lệnh) |
| Nút nhấn (Push Button) | Điều khiển tại chỗ | Đấu vào cổng COM và OPEN/CLOSE/STOP |
| Cảm biến hồng ngoại | Chống kẹt xe | Đấu vào cổng PHOTO hoặc SAFETY |
| Vòng Loop Detector | Tự động mở khi có xe | Đấu vào cổng tín hiệu Trigger |

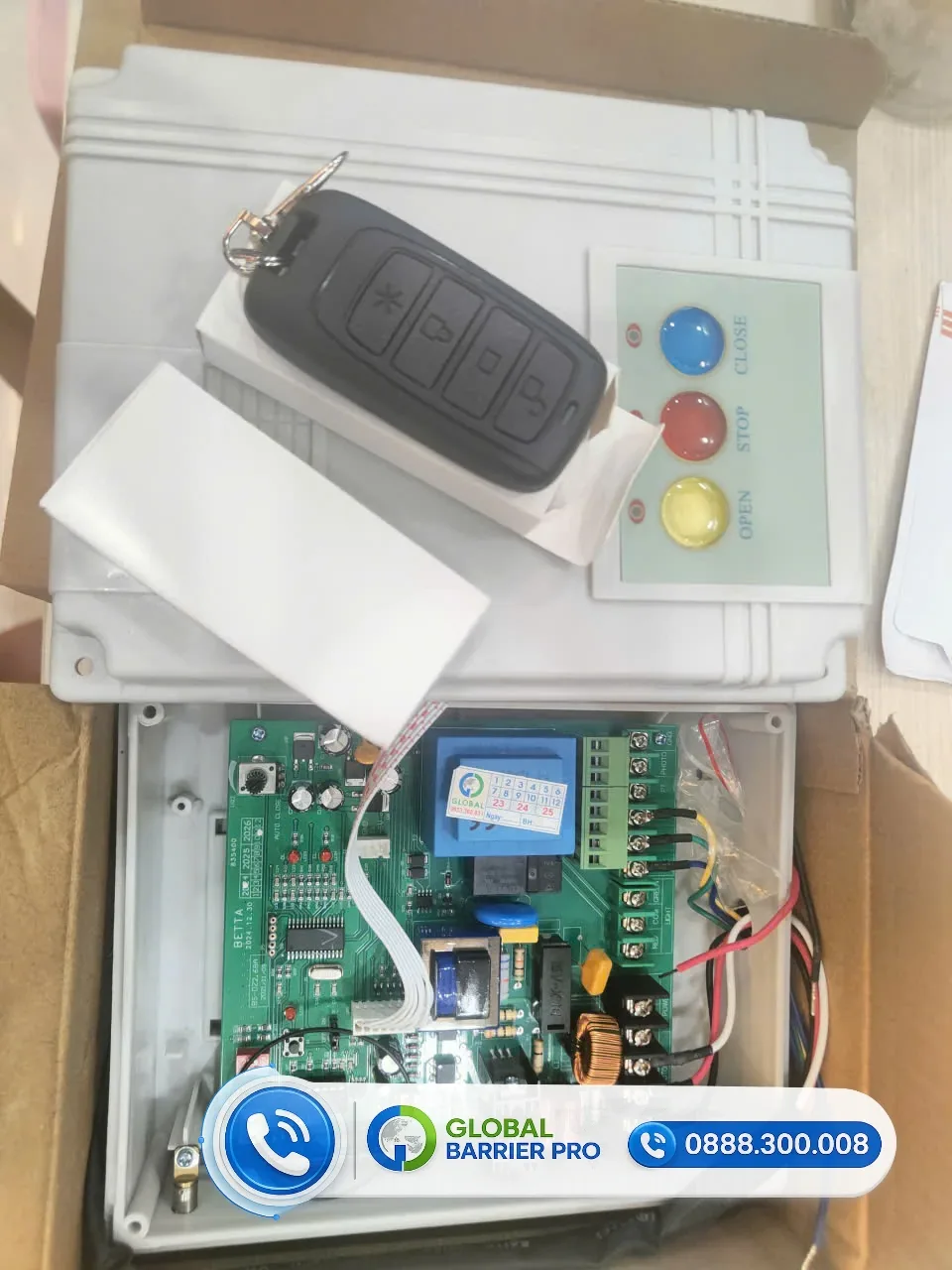

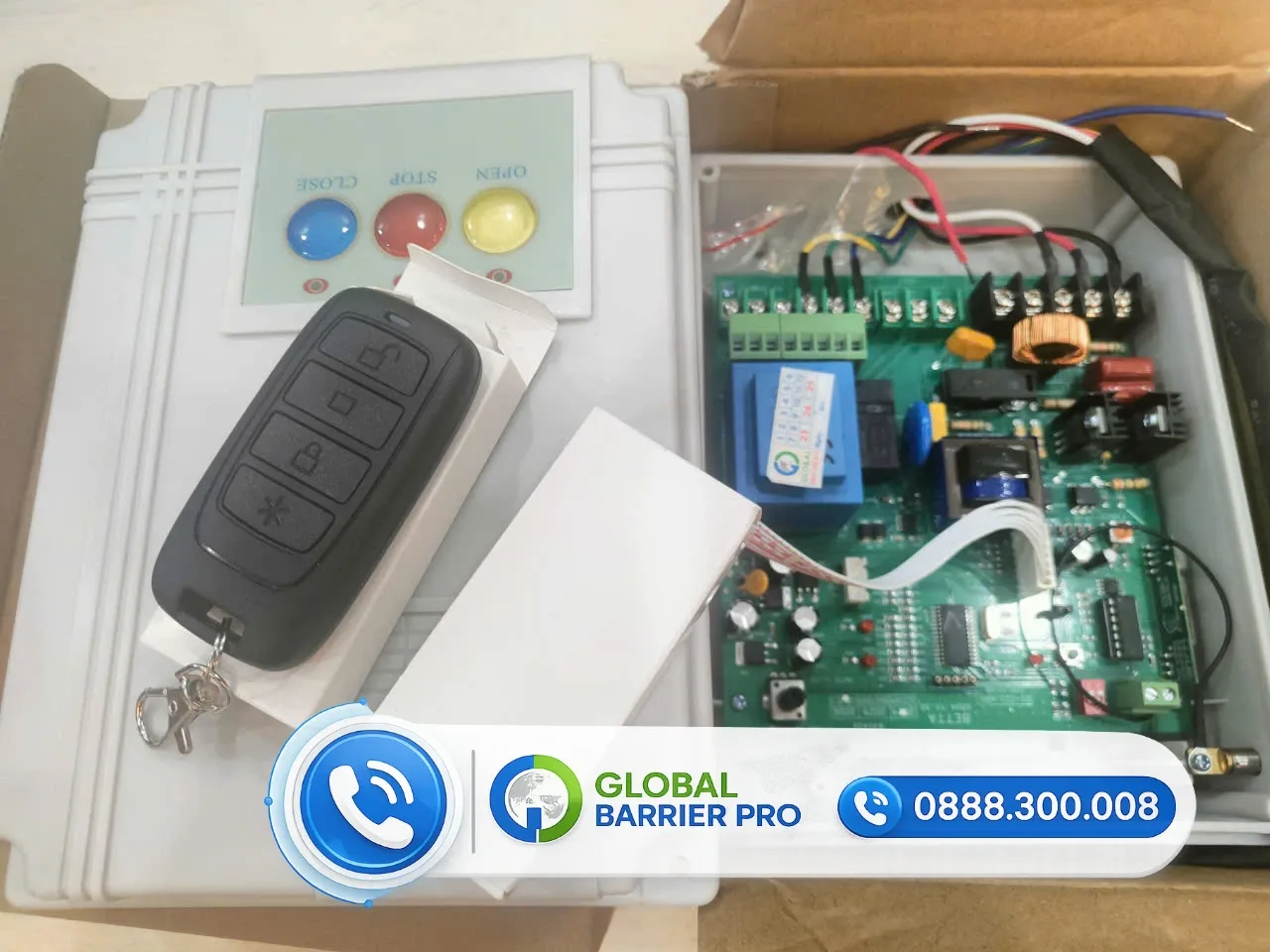

Kiểm tra và vận hành hệ thống
Sau khi đã siết chặt tất cả các ốc vít, đừng vội cấp điện ngay! Hãy dùng đồng hồ đo một lần cuối xem có bị chạm chập ở đâu không.
Khi mọi thứ đã ổn, hãy bật nguồn và thử nghiệm:
- Thử bấm remote: Cần barie có lên/xuống mượt mà không?
- Thử nút Stop: Hệ thống có dừng ngay lập tức không?
- Kiểm tra cảm biến: Khi có vật cản, cần barie có tự động đảo chiều để tránh va chạm không?
Một số lưu ý quan trọng để tránh chập cháy
Mình đã từng gặp nhiều trường hợp thợ mới lắp làm cháy mạch chỉ vì những lỗi ngớ ngẩn. Để tránh điều này, bạn hãy nhớ:
- Tuyệt đối không đấu nhầm dây nguồn vào cổng tín hiệu. Cổng tín hiệu thường dùng điện áp thấp (12V/24V), nếu đưa 220V vào là "xong" luôn cái board mạch.
- Sử dụng dây dẫn có tiết diện phù hợp: Dây cấp nguồn cho motor cần đủ lớn để tránh sụt áp và nóng dây.
- Luôn dùng ống gen bảo vệ: Tránh việc chuột cắn hoặc ma sát làm hở điện, gây nguy hiểm cho người sử dụng.
Xem thêm bài viết liên quan
- Bảng giá barie tự động mới nhất 2024
- Hướng dẫn cài đặt remote cho barie từ A-Z
- Top 5 mẫu barie tự động bền bỉ nhất hiện nay
Câu hỏi thường gặp
Câu hỏi: Tại sao tôi đã đấu nối đúng nhưng remote không điều khiển được?
Trả lời: Bạn hãy kiểm tra xem Remote đã được "học lệnh" (pair) với board mạch chưa. Ngoài ra, hãy kiểm tra pin của remote và khoảng cách thu phát tín hiệu có bị vật cản che khuất không.
Câu hỏi: Có thể đấu nối thêm camera nhận diện biển số vào mạch điều khiển này không?
Trả lời: Hoàn toàn được! Bạn chỉ cần kết nối relay đầu ra của bộ điều khiển camera vào cổng "OPEN" và "COM" trên mạch điều khiển barie. Khi camera nhận diện đúng biển số, nó sẽ kích relay đóng mạch và barie sẽ mở.
Câu hỏi: Nếu lỡ đấu nhầm dây gây cháy một phần mạch thì có sửa được không?
Trả lời: Tùy vào mức độ hư hỏng. Nếu chỉ cháy cầu chì hoặc tụ điện nhỏ, kỹ thuật viên có thể thay thế. Tuy nhiên, nếu chip xử lý chính bị cháy, phương án tối ưu và an toàn nhất thường là thay bo mạch điều khiển mới.
