Hộ Lan Tôn Lượn Sóng: Giải Pháp Bảo Vệ An Toàn Giao Thông Toàn Diện

Trong hệ thống hạ tầng đường bộ, hộ lan giao thông đóng vai trò là “lá chắn” cuối cùng giúp giảm thiểu thiệt hại khi có sự cố va chạm xảy ra. Trong đó, hệ thống hộ lan mềm (hay còn gọi là hộ lan tôn sóng) là giải pháp phổ biến nhất nhờ tính linh hoạt, khả năng chịu lực tốt và chi phí lắp đặt tối ưu.

Hộ lan tôn sóng là gì?

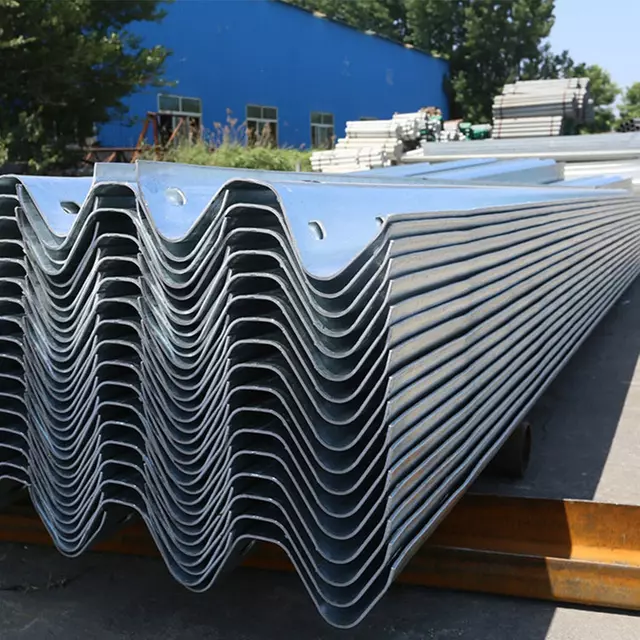

Hộ lan tôn sóng là hệ thống rào chắn được làm từ thép tấm mạ kẽm nhúng nóng, được uốn lượn sóng để tăng khả năng chịu lực. Mục tiêu chính của hệ thống này là ngăn chặn phương tiện văng khỏi làn đường, giảm bớt xung lực va chạm và dẫn hướng xe trở lại quỹ đạo an toàn.

Hiện nay, tùy vào cấp độ nguy hiểm của tuyến đường mà các đơn vị thi công thường lựa chọn hai loại cấu hình chính:

Tôn hộ lan 2 sóng: Thường dùng cho các tuyến đường quốc lộ, đường tỉnh có lưu thông vừa phải.
Tôn hộ lan 3 sóng: Có chiều cao lớn hơn, khả năng chống văng và chịu lực mạnh mẽ hơn, thường được lắp đặt tại các tuyến cao tốc hoặc khu vực có xe trọng tải lớn di chuyển thường xuyên.

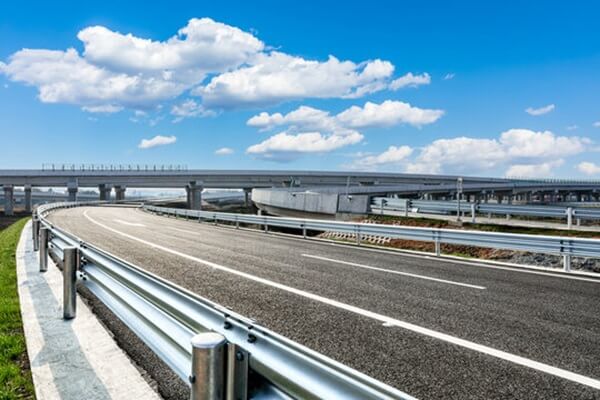

Hộ lan tôn lượn sóng lắp đặt trên đường cao tốc

Tiêu chuẩn kỹ thuật và thiết kế hộ lan tôn sóng

Để đảm bảo an toàn tuyệt đối, việc sản xuất và lắp đặt phải tuân thủ nghiêm ngặt các quy định của Nhà nước. Trong đó, tiêu chuẩn thiết kế hộ lan tôn sóng TCVN 12681:2019 là kim chỉ nam quan trọng nhất hiện nay.

Tiêu chuẩn hộ lan tôn sóng này quy định chi tiết về:

Chất liệu: Thép cường độ cao, lớp mạ kẽm chống ăn mòn.
Kích thước: Chiều dày tấm tôn, khoảng cách trụ và chiều cao lắp đặt so với mặt đường.
Khả năng ngăn chặn: Đảm bảo hệ thống không bị phá vỡ hoàn toàn khi có phương tiện đâm vào ở tốc độ cho phép.

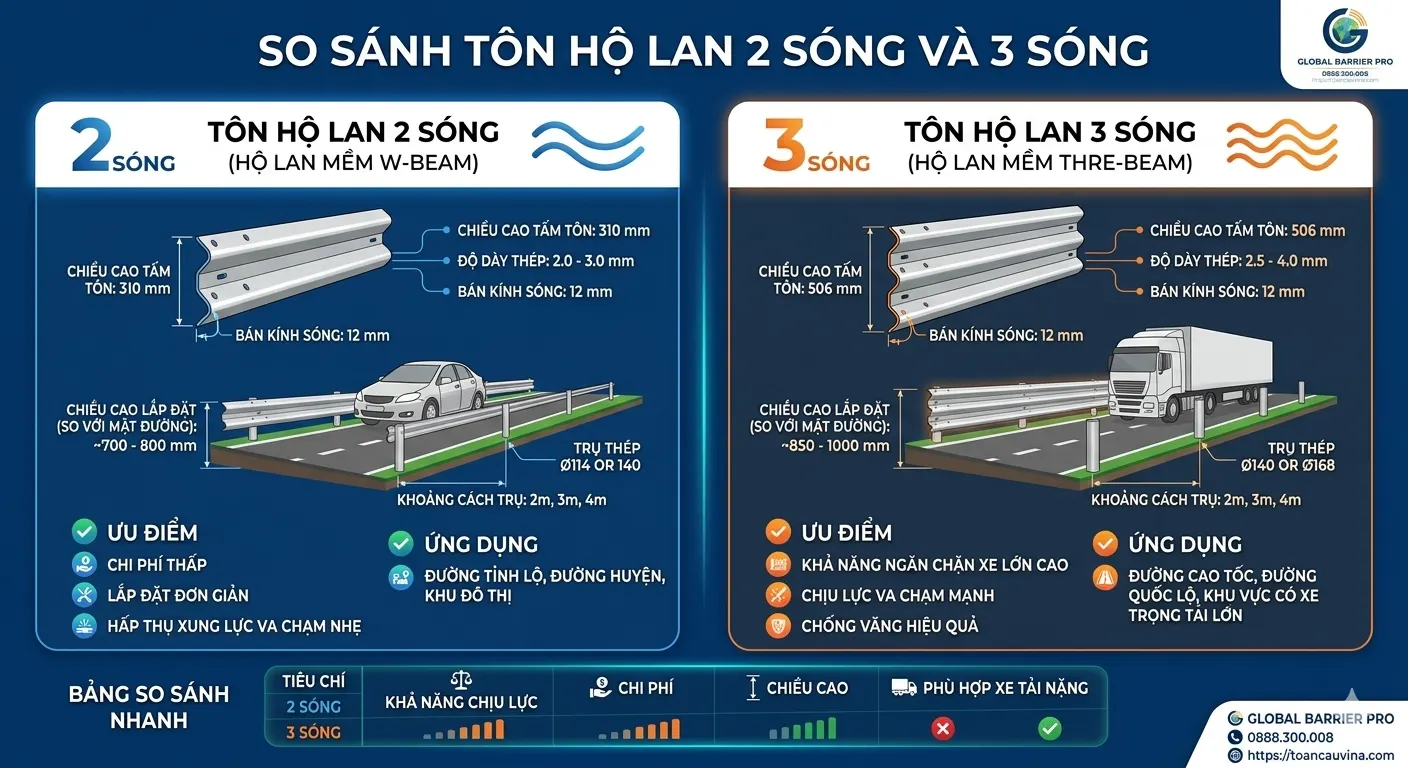

Tôn hộ lan 2 sóng và Tôn hộ lan 3 sóng

Nhu cầu lắp đặt hộ lan tôn sóng Hà Nội và khu vực phía Bắc

Với tốc độ đô thị hóa nhanh chóng, nhu cầu về vật tư và thi công hộ lan tôn sóng Hà Nội cũng như các tỉnh lân cận đang tăng mạnh. Các dự án nâng cấp đường vành đai, đường liên tỉnh luôn đòi hỏi nguồn hàng đáp ứng đầy đủ chứng chỉ chất lượng và hồ sơ kỹ thuật theo chuẩn hiện hành.

Việc lựa chọn đơn vị cung cấp uy tín không chỉ giúp đảm bảo an toàn cho dự án mà còn giúp tối ưu chi phí bảo trì lâu dài cho các đơn vị quản lý đường bộ.

Từ hộ lan mềm đến công nghệ bánh xoay hiện đại

Mặc dù hộ lan mềm tôn sóng vẫn là lựa chọn quốc dân nhờ tính kinh tế, nhưng tại các “điểm đen” tai nạn hoặc khúc cua tay áo hiểm trở, các kỹ sư thường kết hợp thêm giải pháp công nghệ cao hơn.

Một trong những bước tiến mới nhất chính là hệ thống hộ lan bánh xoay chống lật. Khác với tôn sóng chỉ chặn lực, hệ thống bánh xoay giúp chuyển hóa lực va chạm thành lực quay, ngăn chặn tuyệt đối tình trạng xe lật úp hoặc bắn qua rào chắn tại những vị trí có địa hình phức tạp.

Cấu tạo một hệ thống hộ lan tôn sóng

Tấm tôn sóng: bộ phận trực tiếp đỡ va chạm, thường là thép mạ kẽm nhúng nóng, được bắt nối chồng lên nhau bằng bu lông.
Cột đỡ: cắm xuống nền đất hoặc bắt vào mặt cầu, giữ tấm tôn ở độ cao thiết kế.
Tấm đệm hoặc ống đệm: đặt giữa cột và tôn sóng để giảm lực truyền vào cột và hạn chế xe bị mắc vào cột.
Đầu cuối: xử lý hai đầu tuyến để xe không đâm trực diện vào đầu tôn.
Phụ kiện phản quang: giúp người lái nhận biết hộ lan vào ban đêm và khi trời mưa.

Các bước thi công hộ lan tôn sóng

Khảo sát tuyến, xác định đoạn cần lắp, cao độ và khoảng cách cột theo hồ sơ thiết kế.
Định vị tim tuyến và đóng hoặc khoan cột đến độ sâu yêu cầu.
Lắp tấm đệm, bắt tôn sóng vào cột và liên kết các tấm với nhau.
Lắp đầu cuối và các phụ kiện phản quang.
Kiểm tra độ thẳng, cao độ, siết lại bu lông và nghiệm thu theo hồ sơ.

Ứng dụng của hộ lan tôn sóng

Quốc lộ, tỉnh lộ: ngăn xe văng ra khỏi mặt đường ở đoạn đắp cao, đường ven sông, ven mương.
Dải phân cách giữa: ngăn xe lấn sang làn ngược chiều trên đường có hai chiều tách biệt.
Đường dẫn cầu, đường cong gấp: dẫn hướng xe và hạn chế xe rơi xuống bên dưới.
Khu công nghiệp, cảng, bãi xe lớn: bảo vệ công trình, hàng rào và khu vực nguy hiểm khỏi va chạm của xe.

Ưu điểm và hạn chế

Ưu điểm: chi phí hợp lý so với nhiều loại rào chắn khác, thi công nhanh, dễ thay từng đoạn khi bị va chạm.
Hạn chế: sau va chạm mạnh thường phải thay đoạn hư hỏng; ở đoạn cua nguy hiểm có thể cần giải pháp bổ sung để giảm nguy cơ xe lật.

Khoảng cách cột và độ cao lắp đặt

Khoảng cách giữa các cột và độ cao của tấm tôn so với mặt đường được quy định trong hồ sơ thiết kế của từng dự án. Cột đặt dày hơn thường làm hệ thống cứng hơn, còn đặt thưa hơn thì mềm hơn nhưng có thể kém khả năng giữ xe. Vì vậy không nên tự thay đổi khoảng cách cột so với bản vẽ mà chưa có xác nhận của đơn vị thiết kế.

Những lỗi thi công thường gặp

Cột đóng không đủ sâu hoặc nền đất yếu nên cột bị nghiêng khi có tác động.
Bu lông siết không đều, mối nối chồng sai chiều làm tấm tôn dễ bị bung khi va chạm.
Đầu cuối không được xử lý, tạo điểm nguy hiểm cho xe đi vào hai đầu tuyến.
Cao độ không đồng đều do thi công không theo tim tuyến.
Bỏ qua phản quang, gây khó nhận biết vào ban đêm.

Bảo trì và thay thế đoạn hư hỏng

Sau mỗi mùa mưa hoặc sau sự cố va chạm, đơn vị quản lý nên kiểm tra độ thẳng của tuyến, độ chắc của cột, tình trạng bu lông và lớp mạ. Đoạn móp méo nặng, gãy cột hoặc nứt mối nối nên được thay sớm vì khả năng bảo vệ đã giảm. Hệ thống hộ lan tôn sóng có ưu điểm là có thể thay từng đoạn mà không cần làm lại cả tuyến.

Vật liệu và lớp mạ kẽm

Lớp mạ kẽm nhúng nóng giúp thép chống gỉ ngoài trời. Khi nhận hàng cần kiểm tra bề mặt mạ có đều, không bong tróc, và yêu cầu hồ sơ chất lượng từ nhà cung cấp. Môi trường ven biển hoặc khu vực ẩm ướt kéo dài nên được ưu tiên kiểm tra kỹ hơn.

Lưu ý khi chọn nhà cung cấp hộ lan

Yêu cầu chứng chỉ chất lượng, kết quả thử lớp mạ kẽm và kích thước thực tế của tấm tôn, cột.
So sánh bản vẽ cung cấp với tiêu chuẩn thiết kế mà dự án áp dụng.
Hỏi rõ tiến độ giao hàng, vận chuyển và hỗ trợ thi công.
Không chỉ so giá tấm tôn, cần tính cả cột, phụ kiện, đầu cuối và công lắp.

Câu hỏi thường gặp

Tôn hộ lan 2 sóng và 3 sóng khác nhau chỗ nào?

Hộ lan 3 sóng có biên dạng lớn hơn, thường chọn cho đoạn cần khả năng chống văng cao; 2 sóng phổ biến cho đường có yêu cầu thấp hơn. Cấu hình cụ thể phải theo thiết kế của dự án.

Hộ lan tôn sóng có cần bảo trì không?

Có. Nên kiểm tra định kỳ độ thẳng, bu lông, lớp mạ và phản quang; đoạn bị xe va chạm cần được thay hoặc chỉnh lại.

Khi nào nên cân nhắc hộ lan bánh xoay thay vì tôn sóng?

Ở đoạn cua gấp, đèo dốc hoặc điểm có nhiều tai nạn, có thể xem xét thêm hộ lan bánh xoay. Cần đánh giá theo điều kiện tuyến và yêu cầu của đơn vị quản lý đường.

Đọc thêm

Kết luận

Đầu tư vào hệ thống hộ lan giao thông đạt chuẩn là đầu tư vào sự an toàn của cộng đồng. Dù bạn lựa chọn tôn hộ lan 2 sóng hay 3 sóng, hãy luôn đảm bảo sản phẩm tuân thủ đúng TCVN 12681:2019 để công trình đạt hiệu quả bảo vệ cao nhất.

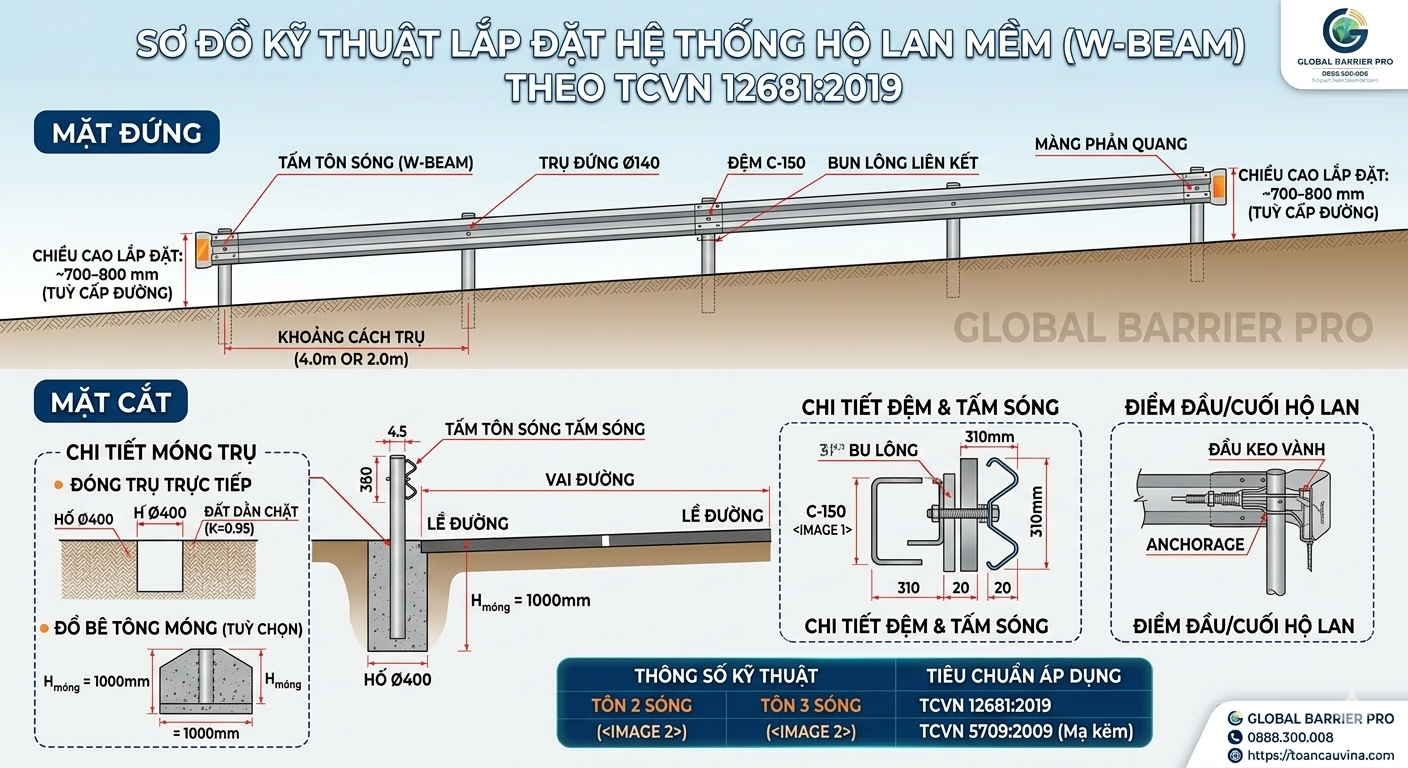

Sơ đồ kỹ thuật lắp đặt hộ lan
